G1解體全記錄

我是拆機控

就算我極力否認應該也沒有人會相信吧....
事實上這G1入手沒多久就被我解體了
沒辦法，我就是忍不住會想把機器拆到只剩螺絲嗎....(毆)

是篇遲到很久的拆機報告，內無血腥鏡頭(應該吧)
請各位安心服用　XD

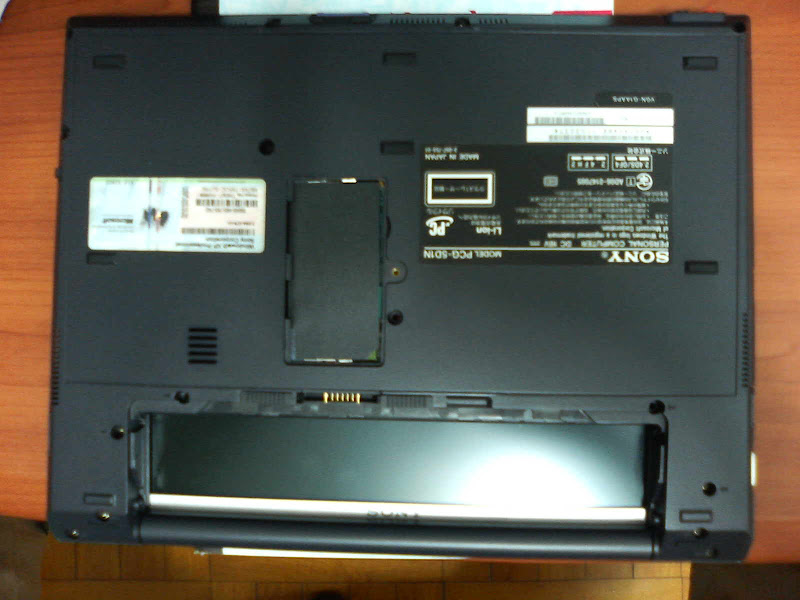

首先，請讓G1屁股朝上，卸下電池槽附近的三顆螺絲
請仔細拆對正確的螺絲，不然鍵盤會拆不下來

鍵盤和主機板有一條很脆弱的軟排線

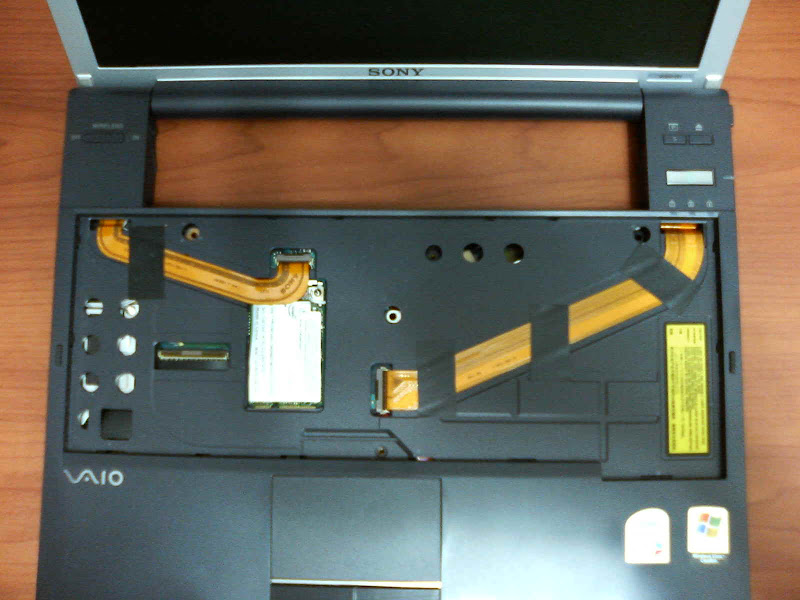

請小心拿起、細心拆下，就會是這副光景

G1這個Model公認最大的缺點，就是他的鍵盤不好敲
非常軟、反饋性也不好，敲起來很不順手
大家都在問，為什麼G1的鍵盤這麼不舒暢？
拆下鍵盤以後答案就很清楚了....

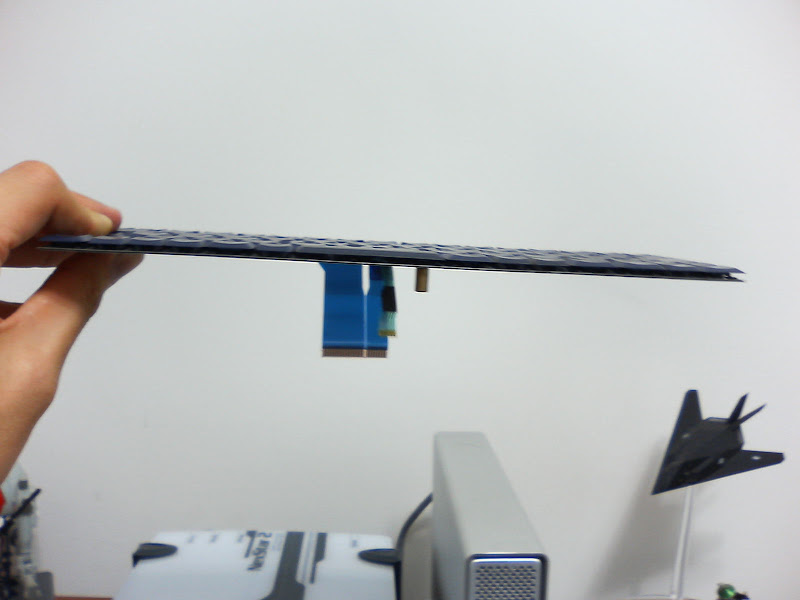

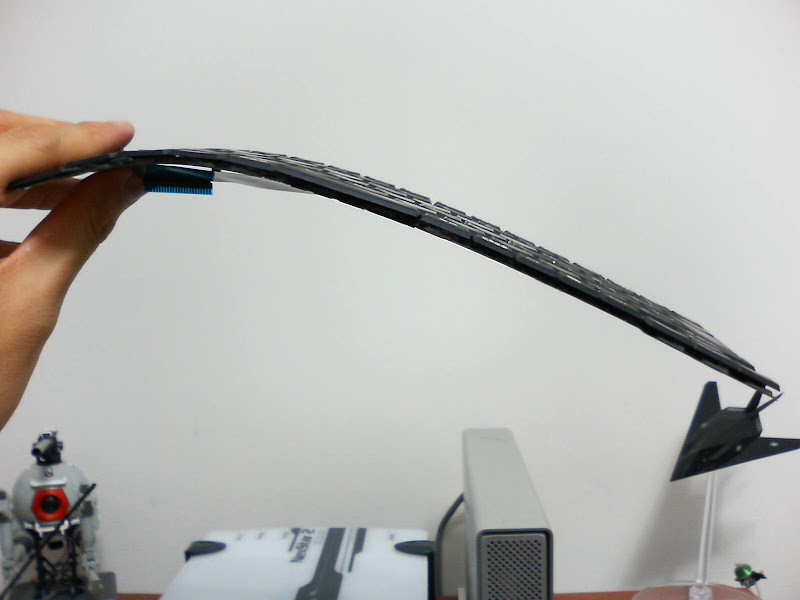

這是G1的鍵盤....請看看他有多軟....

對比一下尺寸相近的C1的鍵盤，是如此的硬挺

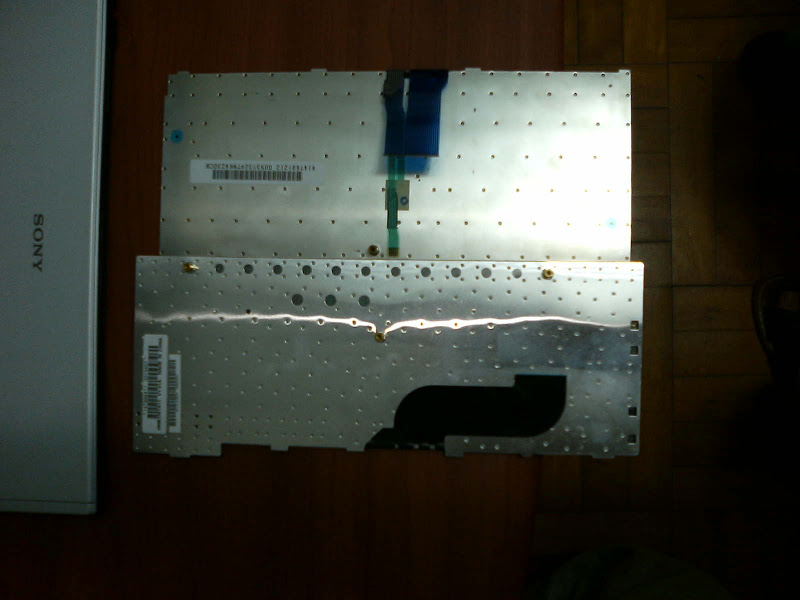

排排站比一下，上面是C1，下面是G1

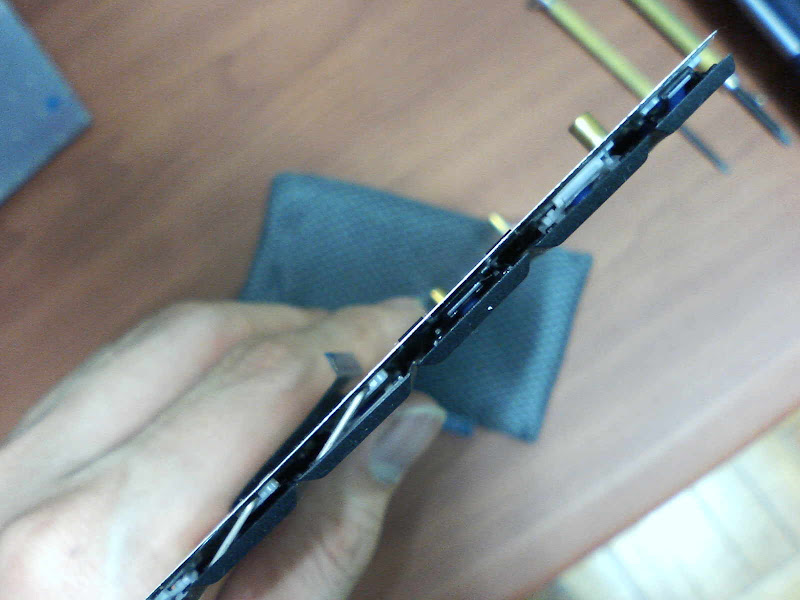

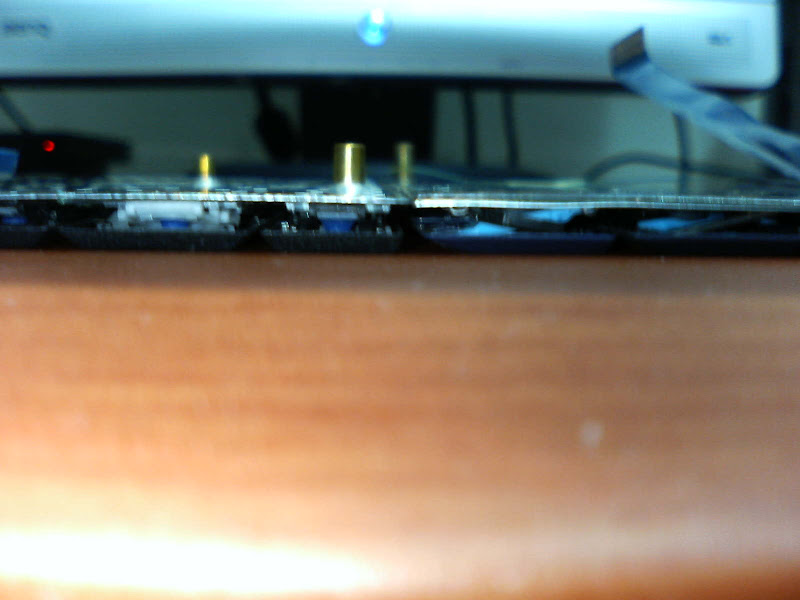

側面比一下，有點模糊....
左邊是G1、右邊是C1，C1的的鍵盤比G1略厚一些

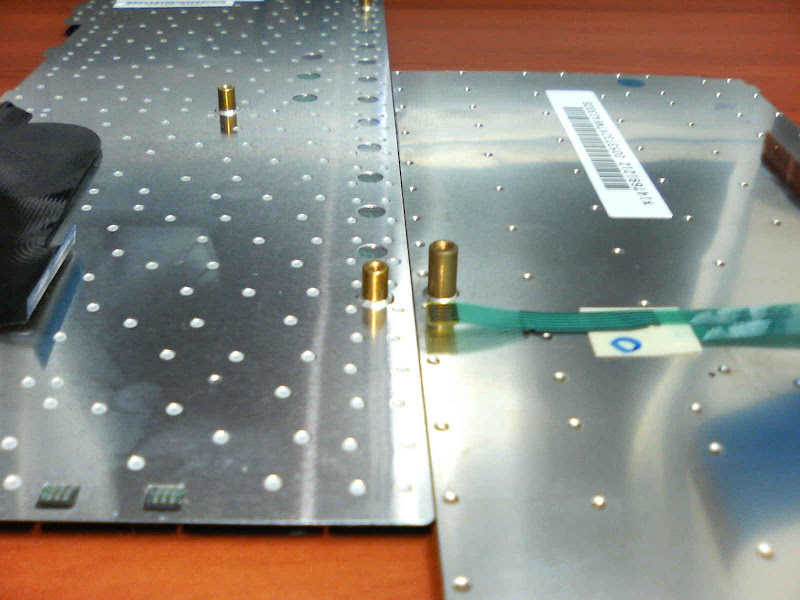

比較一下兩個鍵盤螺柱的高度，G1明顯的短很多
會了凝縮G的密度和縮減厚度，這邊真的挺仔細下功夫的....

C1的鍵盤側面，很清楚的可以看出來底部是兩層金屬複合材

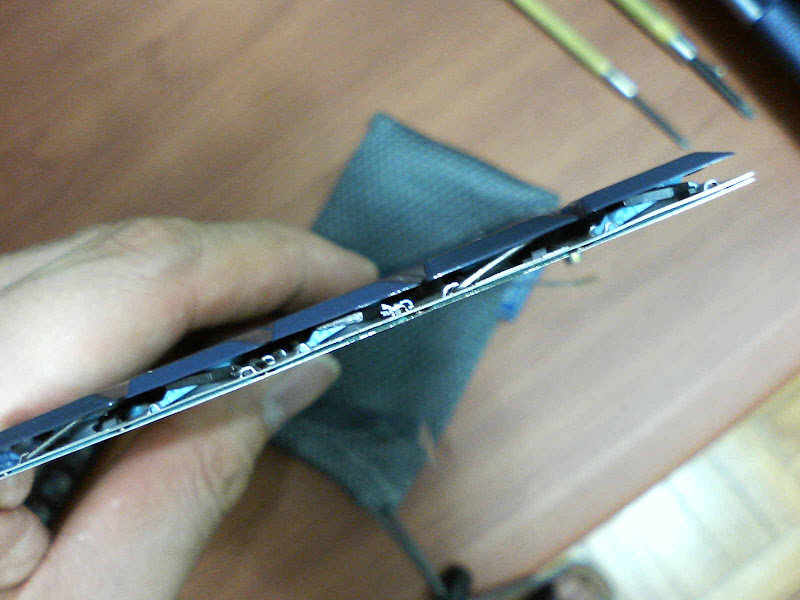

G的鍵盤側面，只有一層金屬做底，鍵盤的敲擊舒適度一整個嚴重下降....

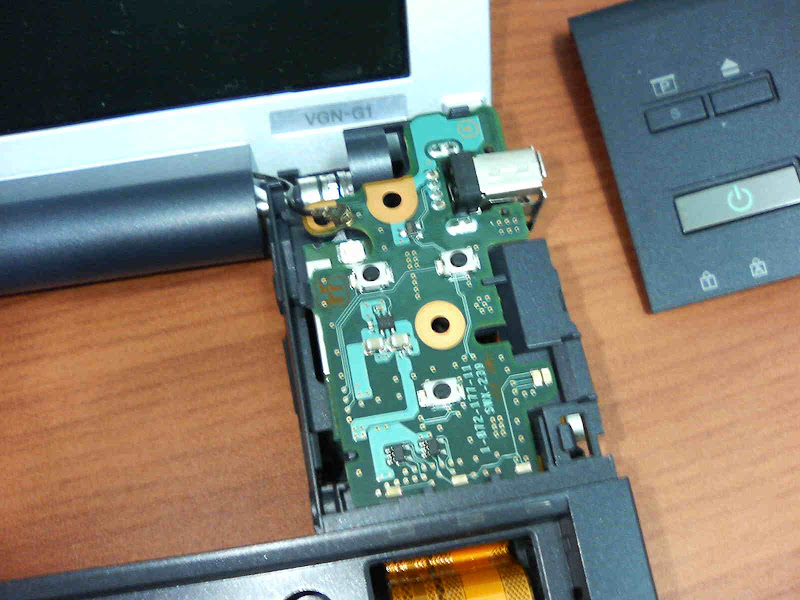

G的鍵盤左上、右上分別有一些操作開關
這些操作開關的基版不是鎖在機構底座，而是浮空固定在機構上層
然後再用一個活動機構以卡楯互扣、螺絲固定
要從底部把相關螺絲卸掉了才能拆
不把這基版先卸開也沒辦法看到機體內部

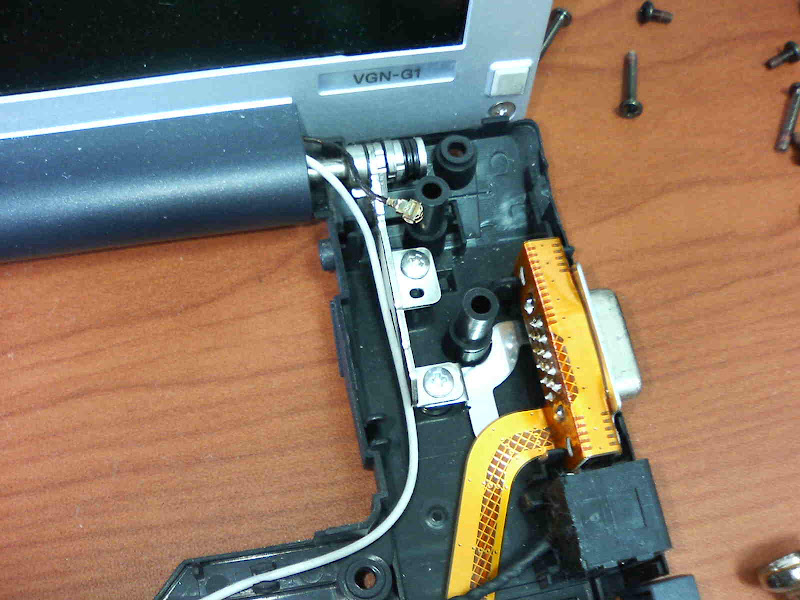

天線的連接座也在這邊，拆Cable的時候要非常小心....

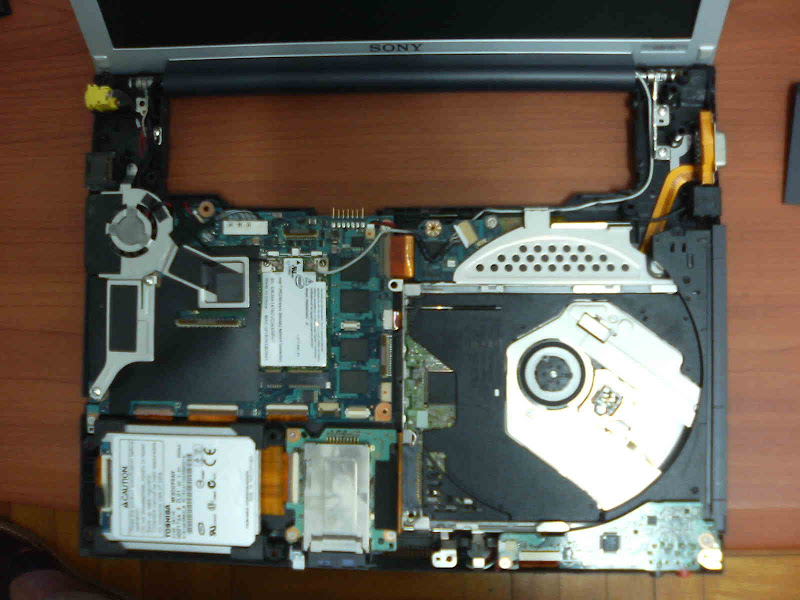

整個拆完以後長這樣！

右上方的VGA接口是完全浮動的，用軟排線拉去主機板，非常大膽的連接法....

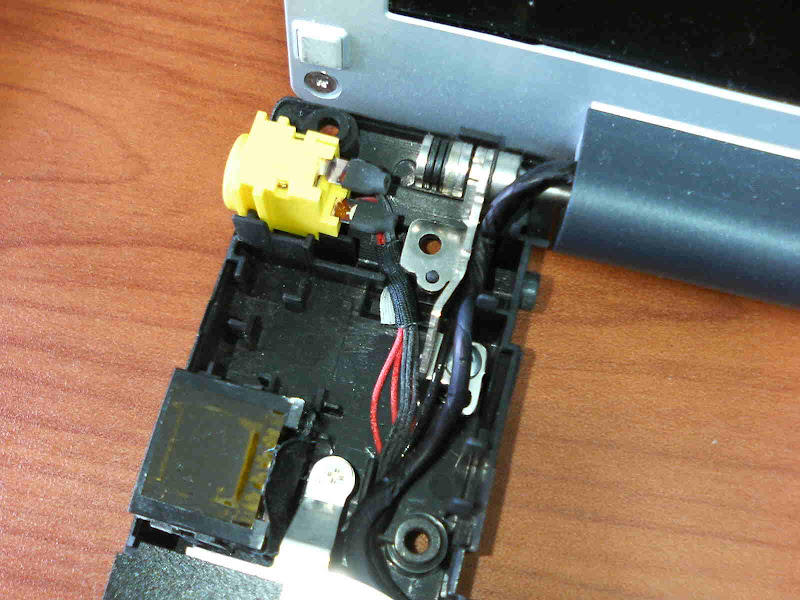

左上方電源連接口附近的狀況，一樣都是浮動零件....

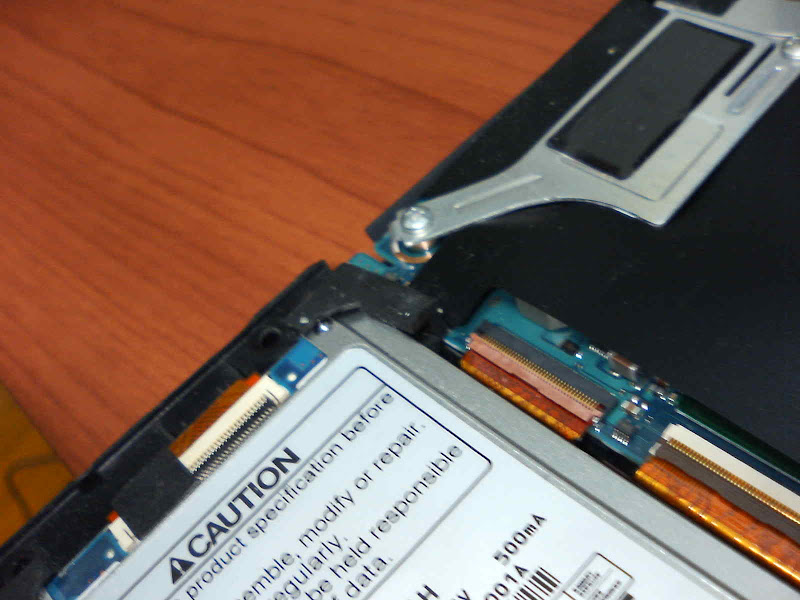

硬碟排線，非常脆弱、恐怖的連接方式....

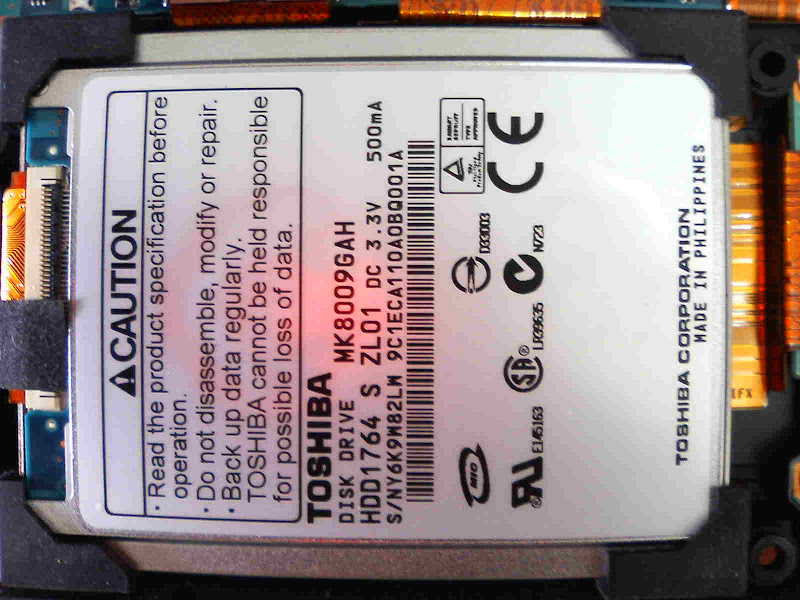

硬碟特寫，是個ZIF接頭的Toshiba硬碟

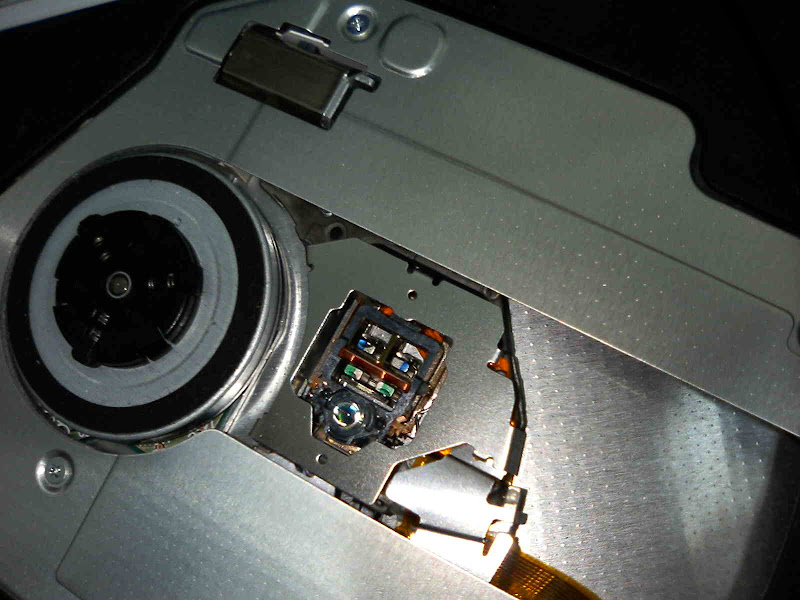

光碟機特寫，相當複雜的讀寫頭機構....

以上！G1解體分析完畢....
目前強烈需要替換的零件當然就是那顆Toshiba硬碟了

等到哪天Flash的價格再有跌價的時候
大概就是我把他拆了換成SSD的時候了吧....
ウフフホホホホハハハハガハハハハ~~~~
